關于東莞市(shi)海心沙資源(yuan)綜合利用(yong)中心環保熱電廠380V低壓開關柜設備采購項目(mu)的澄清 致各潛在投標(biao)人： 1、《東莞市海心沙資(zi)源綜(zong)合利(li)用中(zhong)心環(huan)保熱(re)電廠380V低壓開關(guan)柜設備采(cai)購項目（定稿）2020.05.22》第(di)23頁供貨范圍(wei)項12要求JSB澆注(zhu)絕(jue)緣母(mu)線(xian)(xian)/密集母(mu)線(xian)(xian)及附件3150A（10米(mi)）、4000A（25米(mi)），但是第(di)19頁關(guan)于母(mu)線(xian)(xian)的描述僅為密集母(mu)線(xian)(xian)槽， 圖紙中母(mu)線(xian)的(de)型號又是(shi)JP-082D（經查為澆注絕緣母(mu)線(xian)），請確(que)認是(shi)按(an)鋁合金(jin)外(wai)殼的(de)密集(ji)母(mu)線(xian)槽報(bao)價(jia)，還是(shi)按(an)澆注母(mu)線(xian)報(bao)價(jia)？ 澄清回復：按招標文(wen)件(jian)密集型母排技術要求(qiu)。 2、上述(shu)母線(xian)按三相四線(xian)制(zhi)，還是三相五線(xian)制(zhi)報價？ 澄清回復：三相五(wu)線制。 3、招標(biao)文件第二章要(yao)求：“4.3.1.7 元(yuan)件采用(yong)固定安裝為主，所有回路開(kai)關選用(yong)插入式。” 在系統一次(ci)接線圖（65面柜）中設計方案是630A及以下的(de)出線回(hui)路的(de)結構(gou)型式都是抽屜式，開關則用固(gu)定(ding)式的(de)。 請確(que)認(ren)低壓出(chu)線柜中630A及(ji)以下(xia)的出(chu)線回(hui)路是按哪(na)種(zhong)(zhong)結構型式(shi)(shi)（抽(chou)屜式(shi)(shi)、固(gu)定分隔式(shi)(shi)）設計及(ji)配置哪(na)種(zhong)(zhong)型式(shi)(shi)開關(guan)（固(gu)定式(shi)(shi)、插入式(shi)(shi)）？ （說明：招標文件要求630A及以下(xia)開關是用塑殼開關，常規是抽屜(ti)式(shi)單元配固定式(shi)開關，固定分隔式(shi)單元配插入式(shi)開關） 澄清(qing)回復：630A及以上采用框架(jia)式開關。 4、請確認(ren)18臺現場動力箱（柜）的主進線(xian)開關是否(fou)是按(an)圖配置固(gu)定式開關？ 此18臺現場動力(li)箱（柜(ju)）的材(cai)質是否有要(yao)求？是否可(ke)以用冷扎鋼板？ 澄清(qing)回(hui)復：配置固定式(shi)開(kai)關，材質為不銹(xiu)鋼316。 5、招標文件第二章(zhang)要求：“4.4.1。。。。。。框(kuang)架斷(duan)路器(qi)分(fen)斷(duan)能力不(bu)小(xiao)于(yu)65KA；。。。塑殼斷(duan)路器(qi)分(fen)斷(duan)能力不(bu)小(xiao)于(yu)55KA。” 系統(tong)一次接(jie)線圖中要(yao)求：分斷能力不小(xiao)于50KA。 請確(que)認框架(jia)斷路器和(he)塑殼斷路器分斷能力(li)按多少配置？ 澄清回復(fu)：按(an)招標文件要求配(pei)置。 6、招標文件第二章(zhang)要(yao)求：“4.4.3 塑殼(ke)(ke)斷(duan)路器(qi)--(1) 具有過(guo)載跳(tiao)閘(zha)功(gong)(gong)(gong)能、短路瞬動跳(tiao)閘(zha)功(gong)(gong)(gong)能，短路短延時(shi)跳(tiao)閘(zha)功(gong)(gong)(gong)能。。。。。。”—這個(ge)要(yao)求是塑殼(ke)(ke)斷(duan)路器(qi)要(yao)配3段保護(hu)的脫扣器(qi)， 但在(zai)系統(tong)一次接線圖(tu)中400A及以下的(de)是用塑殼斷(duan)路(lu)器(qi)的(de)脫扣器(qi)都標明為(wei)2段保護的(de)（過載(zai)、短路(lu)瞬動TMD或TMA）。 請確認400A及以下的是(shi)用塑殼(ke)斷(duan)路器的脫扣(kou)器要按幾段保護(hu)配置？ 澄清回復：按三段保護配置。 7、請確認軟(ruan)起動器是(shi)按輕載型(xing)還是(shi)按重載型(xing)選取(qu)？ 澄清回復：按輕(qing)載型。 8、招標文件(jian)第二章：“5.2供貨(huo)范圍表”中的(de)(de)第14.2項、14.3項、14.4項的(de)(de)列出消防系統(tong)(tong)各(ge)類柜的(de)(de)數量與系統(tong)(tong)一次接線(xian)圖(tu)不一致， 請確認(ren)消(xiao)防系(xi)統各(ge)類(lei)柜的數(shu)量(liang)以哪(na)個(ge)為準？ 澄(cheng)清(qing)回復：按招標系(xi)統(tong)圖的要求，詳(xiang)見附圖。 9、招標(biao)文件第(di)二章：“5.2供(gong)貨(huo)范圍表”中的第(di)3項（防爆箱，XDM）沒有(you)系(xi)統圖(tu)，無(wu)法配置，請給出(chu)系(xi)統圖(tu)及要求。 澄清回復：見附圖。 10、請問招標文件(jian)第二章：“5.2供貨范圍表(biao)”中(zhong)的第10項（檢修(xiu)插(cha)座箱NM-ZXS3，48臺）是(shi)(shi)否是(shi)(shi)對應(ying)該系統一次接線圖(tu)R430-SD-6A-34中(zhong)的“注(zhu)1、注(zhu)2、注(zhu)3、注(zhu)5”的檢修(xiu)電源開關箱？ 如果是(shi)，那圖中(zhong)的數量為(wei)49臺，請(qing)確(que)認數量以哪一(yi)個(ge)準？ 澄(cheng)清(qing)回復：按圖數量49臺。 11、請問招標文件第二章(zhang)：“5.2供貨范(fan)圍(wei)表”中(zhong)的(de)第11項（防爆檢修(xiu)插座箱NM-ZXS3，2臺(tai)）是否是對(dui)應該系統(tong)一次接線圖R430-SD-6A-34中(zhong)的(de)“注4”的(de)防爆檢修(xiu)電源開關箱？ 澄清回復：是的。 12、請(qing)問“5.2供貨范圍表”中的第(di)(di)10項（檢(jian)修插(cha)座(zuo)箱(xiang)）和第(di)(di)11項（防爆(bao)檢(jian)修插(cha)座(zuo)箱(xiang)）中的插(cha)座(zuo)是(shi)普通型(xing)(xing)的還是(shi)工業型(xing)(xing)的？ 澄清回復：工業型。 13、招(zhao)標文件供(gong)貨范圍表(biao)中(zhong)第14項(xiang)中(zhong)智能消防巡檢控制柜此(ci)部分是否由專業消防廠(chang)家(jia)提供(gong)，不需(xu)要由成套廠(chang)家(jia)提供(gong)？ 澄(cheng)清回復：由開關柜廠(chang)家提供，按招標文(wen)件技術要求(qiu)部分4.5條要求(qiu)執行(xing)。 14、#1、#2、#3廠用(yong)(yong)工(gong)作變(bian)及#1、#2廠用(yong)(yong)公(gong)用(yong)(yong)變(bian)進行(xing)柜均為2臺4000A框架開(kai)關裝(zhuang)于一臺柜內，此方案(an)風險大(da)且安(an)裝(zhuang)空間有限，我司不推薦以此方案(an)進行(xing)報價，請問是否可更改成兩臺柜進行(xing)報價？ 澄清回復：柜體編號不(bu)變，可以(yi)更改成兩臺柜。 15、圖紙中(zhong)2AN8柜08回路、4AN5柜04、05回路一次(ci)系統圖圖中(zhong)是(shi)有(you)3只電流互感(gan)器的，而下(xia)方儀(yi)表型號又是(shi)單相電流表，請問此(ci)處是(shi)按單相表還(huan)是(shi)三相多功能表？ 澄(cheng)清回復：三(san)相多(duo)功(gong)能表。 16、圖紙中(zhong)馬保(bao)回路是畫有互感(gan)器(qi)的，請問此處(chu)互感(gan)器(qi)是否是馬保(bao)自(zi)帶互感(gan)器(qi)？ 澄清回復(fu)：按招標附(fu)圖執行。 17、圖紙(zhi)中630A殼架塑(su)殼下方(fang)標注抽出式(shi)、電動操(cao)作，而圖紙(zhi)畫法為抽屜，請問此(ci)處的抽出式(shi)是指開關抽出式(shi)，還是采用抽屜抽出？ 澄清回(hui)復(fu)：630A及以上為(wei)框(kuang)架(jia)斷路器。 18、請(qing)問項(xiang)目中間繼電器(qi)是否需要使(shi)用靜態繼電器(qi)？ 澄清回(hui)復：需要。 19、協議4.3.1.7條要求：元件采用固定安裝為主，所有回路開關選用插入式；此項目要求為抽屜柜，抽屜柜所有開關都為固定安裝，其抽屜為插入抽出式；如開關要采用插入式，則柜體要做成固定分隔式；請明確開關是固定安裝還是插入式安裝？
澄清回(hui)復：按抽屜式開關柜(ju)提供(gong)。 20、協議4.3.1.9條要求：所有抽屜的一次觸頭須作鍍銀處理，二次插件觸頭須 鍍銀處理，并且有足夠的強度，接觸電阻小于1000μΩ;
MNS為常抽出式結構，銀質較軟，經常拔插易損傷表面，造成放電，且銀容易腐蝕，垃圾發電項目現場如產生腐蝕性氣體，容易發黑。請問鍍銀是否可以改為鍍錫或鍍鎳？
澄清回復(fu)：按招標文件要求(qiu)執行。 21、協(xie)議(yi)4.3.5.2 要(yao)求(qiu)：母線材料應選高導電率的銅(tong)材料制(zhi)造，含銅(tong)率不小 99.9%，母線搭(da)接面采用鍍銀工藝，滿足******載流量(liang)要(yao)求(qiu)。 請問鍍(du)銀是否可以改為(wei)鍍(du)錫？

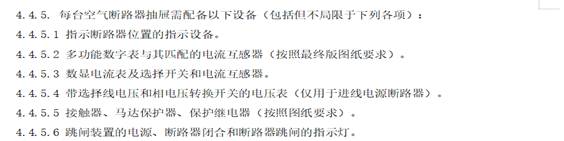

澄清回復：按招標(biao)文件要求執行(xing)。 22、協議(yi)要求：
此條款，如(ru)已配備多(duo)功能數(shu)字表，其已包(bao)含數(shu)顯電流/電壓(ya)表功能(neng)，無需另(ling)配，請明(ming)確在有多功能(neng)數字表的情況下，是否需要另(ling)配數顯電流表及電壓(ya)表？ 澄清回復：不需要。 23、供(gong)貨范(fan)圍(wei)第3項：防(fang)爆箱(xiang)；第4項(xiang)：防(fang)護(hu)型事故(gu)急停按鈕(niu)盒；第(di)5項：現場起停按(an)鈕盒；第6項：負荷開關箱；第7項(xiang)：防爆負荷開關箱;第8、9項：負荷開關(guan)箱(xiang)；第11項：防爆檢修(xiu)插座箱；
以上項均無圖(tu)紙，請提(ti)供！
澄清回復：按招(zhao)標文件要求執(zhi)行。 24、供貨范圍第10項：檢修插座箱(xiang)NM-ZXS3要求數(shu)量(liang)為48臺，圖紙(zhi)上為51臺；請明確以(yi)哪個為準，且此項圖(tu)紙注明采(cai)用專(zhuan)業設備廠家(jia)，NM-XZS3系列成(cheng)套產(chan)品；請明(ming)確此項是否(fou)有指定廠家(jia)，如無指定廠家(jia)可否(fou)按照常規(gui)配電(dian)箱：XM/XL型號報價？
澄清回復：按圖(tu)紙51臺為準。無指定廠(chang)家，滿足圖(tu)紙標(biao)注(zhu)材質要求。 25、供(gong)貨范(fan)圍(wei)14項要(yao)求：消防專業廠家成套供貨；
請明確(que)此項是否在(zai)開關(guan)柜廠家的報(bao)價范(fan)圍內。 澄清回(hui)復(fu)：是的。 26、此項(xiang)目無(wu)二次原理圖，是否(fou)能提供(gong)； 澄清回復：無法提供。 本項目遞交(jiao)投(tou)標(biao)文件截(jie)止及(ji)開標(biao)時間(jian)不變(bian)：2020年6月24日(ri)14:30（北京時間(jian)）。 采購人：東莞(guan)市新東元環保投資有限公司 采(cai)購(gou)代理： 三方誠信招標有限(xian)公司(si)東莞分公司(si) 二(er)〇二(er)〇年(nian)六月十八(ba)日  附件：SLAT箱系統圖.pdf
|
